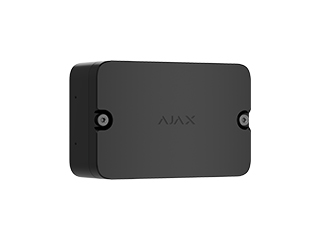

EN54 I/O Module (2X2) Jeweller Eingangs-/Ausgangsmodul

http://www.vitosec.com/web/image/product.template/20953/image_1920?unique=4af7ada
  • Drahtloses, adressierbares Modul mit zwei Eingängen und zwei Relais-Ausgängen.
  • Integriert bestehende kabelgebundene Geräte (z. B. Feuermelder, Türkontakte, Notlicht) in das Ajax Brandmeldesystem.
  • Unterstützt verschiedene Anschlussarten: NC, NO, EOL, 2EOL, 3EOL.
  • Kommunikation über das sichere Jeweller-Funkprotokoll (bis zu 1.700 m).
  • Betrieb über zwei eingebaute CR123A Batterien, keine externe Stromversorgung nötig.

0,00 € 0.0 EUR 0,00 €

1,00 €

Nicht zum Verkauf verfügbar

AJ-EN54 I/O Module (2X2)-B

  • Hersteller

Diese Kombination existiert nicht.

Kontaktieren Sie uns



Lange Beschreibung

Funktionalitäten & Integration

  • Eingänge (2x): Empfangen Signale von kabelgebundenen Meldern wie Handfeuermeldern, Rauchmeldern, Temperatursensoren, Magnetkontakten, etc. Jeder Eingang ist individuell konfigurierbar (Event-Typ, Normalzustand).
  • Ausgänge (2x Relais): Steuern externe Geräte wie Feuerschutztüren, Aufzugssteuerungen, Notbeleuchtung oder Lüftungsklappen. Die Relais haben potentialfreie Schaltkontakte (trockene Kontakte).
  • Fail-Safe Modus: Bei einem Modulausfall (z. B. Kommunikationsverlust, leere Batterie) können angeschlossene Geräte automatisch in einen definierten Sicherheitszustand geschaltet werden.
  • Vollständige Adressierbarkeit: Jedes Modul und jedes angeschlossene Gerät ist im System eindeutig identifizierbar für präzise Meldungen an die Leitstelle.

Installation & Anschlüsse

  • Kommunikation: Drahtlose Datenübertragung über das Jeweller-Protokoll. Eine stabile Verbindung (3 Signalstärke-Balken) ist für den EN 54-konformen Betrieb erforderlich.
  • Kabelverlegung: Das Gehäuse ermöglicht die Kabeleinführung von hinten, seitlich, oben oder unten. Vorgezeichnete Aussparungen erlauben das Bohren von Löchern bis Ø20 mm.
  • Anschlussmöglichkeiten: Die Eingänge unterstützen verschiedene Widerstandskonfigurationen (EOL), um Sabotageerkennung für die Leitungen zu ermöglichen. Das Modul stellt keine Versorgungsspannung für angeschlossene Geräte bereit – diese muss extern nach Herstellerangaben bereitgestellt werden.
  • Kabelvorgaben: Empfohlen werden feuerbeständige Kabel mit einem Leiterquerschnitt von 0,4–2,5 mm² (21–13 AWG). Die maximale Kabellänge beträgt bei Verwendung eines 2x1,5 mm²-Kabels 100 m.

Wichtige Hinweise & Umgebung

  • Nicht installieren: Das Modul ist ausschließlich für den Innenbereich bestimmt. Nicht im Freien, in unmittelbarer Nähe (<1 m) zur Brandmeldezentrale (CIE) oder an Orten mit unzulässigen Temperatur-/Feuchtigkeitswerten installieren.
  • Stromversorgung: Betrieb ausschließlich über die zwei werkseitig installierten CR123A-Batterien.
  • Fachinstallation: Installation, Planung und Konfiguration sollten ausschließlich durch qualifiziertes Fachpersonal erfolgen, unter Beachtung aller lokalen Brandschutz- und Elektrovorschriften.

Spezifikationen

Hersteller AJAX
DATENBLATT

Lange Beschreibung

Funktionalitäten & Integration

  • Eingänge (2x): Empfangen Signale von kabelgebundenen Meldern wie Handfeuermeldern, Rauchmeldern, Temperatursensoren, Magnetkontakten, etc. Jeder Eingang ist individuell konfigurierbar (Event-Typ, Normalzustand).
  • Ausgänge (2x Relais): Steuern externe Geräte wie Feuerschutztüren, Aufzugssteuerungen, Notbeleuchtung oder Lüftungsklappen. Die Relais haben potentialfreie Schaltkontakte (trockene Kontakte).
  • Fail-Safe Modus: Bei einem Modulausfall (z. B. Kommunikationsverlust, leere Batterie) können angeschlossene Geräte automatisch in einen definierten Sicherheitszustand geschaltet werden.
  • Vollständige Adressierbarkeit: Jedes Modul und jedes angeschlossene Gerät ist im System eindeutig identifizierbar für präzise Meldungen an die Leitstelle.

Installation & Anschlüsse

  • Kommunikation: Drahtlose Datenübertragung über das Jeweller-Protokoll. Eine stabile Verbindung (3 Signalstärke-Balken) ist für den EN 54-konformen Betrieb erforderlich.
  • Kabelverlegung: Das Gehäuse ermöglicht die Kabeleinführung von hinten, seitlich, oben oder unten. Vorgezeichnete Aussparungen erlauben das Bohren von Löchern bis Ø20 mm.
  • Anschlussmöglichkeiten: Die Eingänge unterstützen verschiedene Widerstandskonfigurationen (EOL), um Sabotageerkennung für die Leitungen zu ermöglichen. Das Modul stellt keine Versorgungsspannung für angeschlossene Geräte bereit – diese muss extern nach Herstellerangaben bereitgestellt werden.
  • Kabelvorgaben: Empfohlen werden feuerbeständige Kabel mit einem Leiterquerschnitt von 0,4–2,5 mm² (21–13 AWG). Die maximale Kabellänge beträgt bei Verwendung eines 2x1,5 mm²-Kabels 100 m.

Wichtige Hinweise & Umgebung

  • Nicht installieren: Das Modul ist ausschließlich für den Innenbereich bestimmt. Nicht im Freien, in unmittelbarer Nähe (<1 m) zur Brandmeldezentrale (CIE) oder an Orten mit unzulässigen Temperatur-/Feuchtigkeitswerten installieren.
  • Stromversorgung: Betrieb ausschließlich über die zwei werkseitig installierten CR123A-Batterien.
  • Fachinstallation: Installation, Planung und Konfiguration sollten ausschließlich durch qualifiziertes Fachpersonal erfolgen, unter Beachtung aller lokalen Brandschutz- und Elektrovorschriften.
